Les avantages du produit

L'échangeur de chaleur multitubulaire, facile à installer

Compatible avec tous types de chauffages domestiques

Chaque modèle Heat Line est compatible avec tous types de chauffages domestiques (pompe à chaleur, chaudière, géothermie, solaire). Il vous permet ainsi d'utiliser le chauffage de votre maison existant et peu utilisé en été, ou des énergies renouvelables.

Echangeurs thermiques multitubulaires pour le chauffage d'une piscine à partir d'une chaudière, d'une pompe à chaleur autre que dédiée à la piscine, d'un système de chauffage à géothermie ou solaire.

Enveloppe en noryl/polyamide injecté
Faisceau de tubes en TITANE (anti-corrosion).

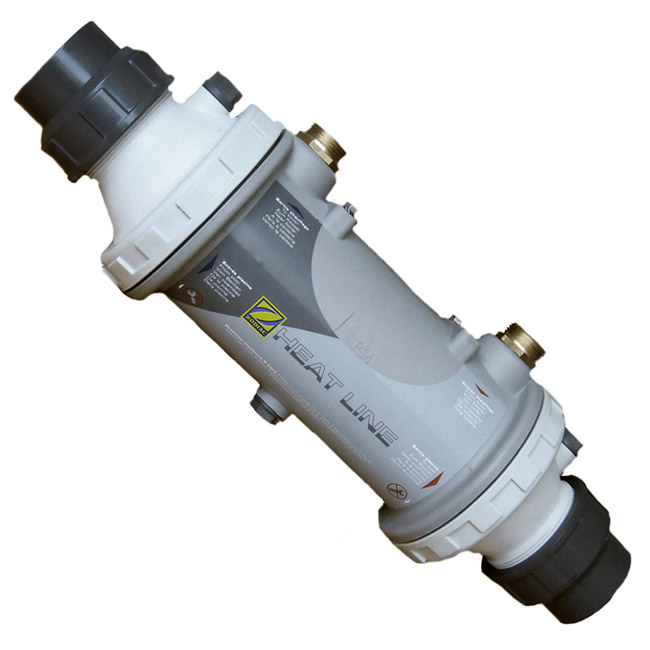

Heat Line Plus Modèle sans circulateur - échangeur de chaleur multitubulaire Zodiac

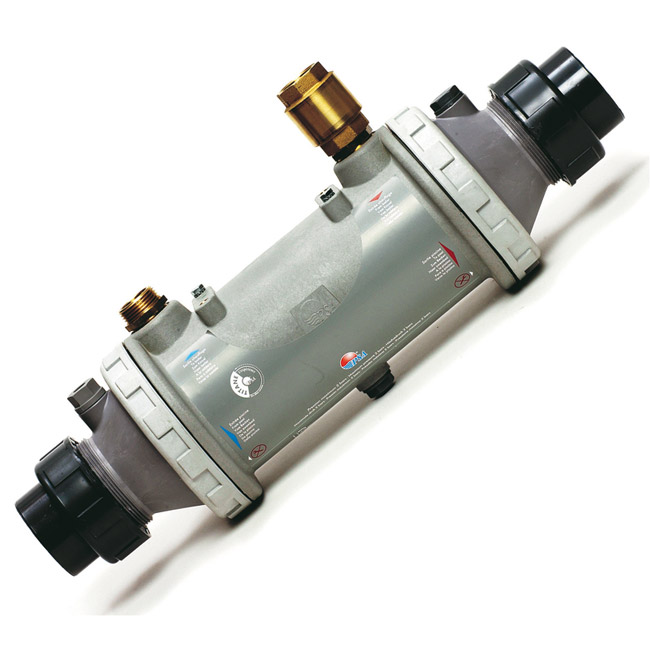

L'échangeur de chaleur multitubulaire, facile à installer

Enveloppe en noryl/polyamide injecté
Faisceau de tubes en TITANE (anti-corrosion).

sortie eau circuit primaire chauffage
doigt de gant
entrée eau de piscine
bouchon de vidange
sortie eau de piscine
piquage en attente pour contrôleur de débit
clapet anti-retour
entrée eau circuit primaire chauffage
enveloppe polyamide injecté

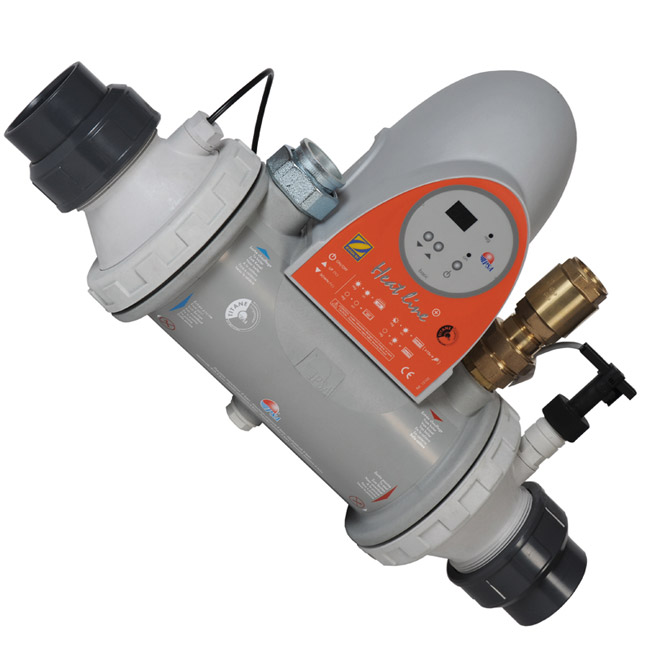

Ensemble prémonté avec circulateur 3 vitesses, clapet anti-retour. Appareils pré-câblés avec thermostat de régulation digital avec M/A-voyant-temporisation, circulateur avec raccords galvanisés, contrôleur de débit et prise de courant. Enveloppe en noryl/polyamide injecté. Faisceau de tubes en TITANE anti-corrosion.

sonde régulateur
circulateur
coffret de commande avec thermostat digital
clapet anti retour
contrôleur de débit
entrée de l'eau de piscine
sortie eau de piscine

Caractéristiques techniques

Modèle	HEAT LINE PLUS 20/ NU 20	HEAT LINE PLUS 40/ NU 40	HEAT LINE PLUS 70/ NU 70
Volume maximum*	50 m3	120 m3	200 m3
Puissance maxi circuit primaire 90°c	20 kW	40 KW	70 KW
Puissance maxi circuit primaire 60°c	8,5 kW	17 KW	30 KW
Puissance maxi circuit primaire 45°c	4 kW	8 KW	14 KW
Pression maxi	2 bars	2 bars	2 bars
Température maxi admissible	90°c	90°c	90°c
Poids	8kg	8kg	9kg
Raccordements PRIMAIRE chauffage	Ø26/34	Ø26/34	Ø26/34
Raccordements SECONDAIRE piscine	PVC Ø50 ou 63	PVC Ø50 ou 63	PVC Ø50 ou 63
Débit PRIMAIRE chauffage	0,9m³/h	1,7m³/h	3m³/h
Débit maxi SECONDAIRE piscine	10m³/h	15m³/h	20m³/h
Perte de charge (mce) Primaire chauffage	0,15	0,2	0,3
Perte de charge (mce) Secondaire piscine	0,5	0,8	1

* Primaire 90°C, bassin de plein air privé, climat tempéré, avec couverture isotherme, du 15/05 au 15/09

Dimensions (en mm)

Echangeur Thermique Zodiac HEAT LINE NU: Dimensions en mm

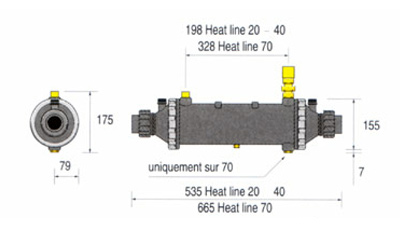

Dimensions (en mm) de l'échangeur Zodiac HEAT LINE NU

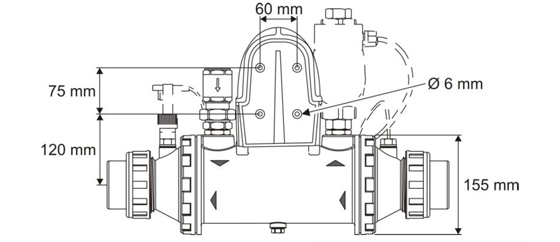

Dimensions (en mm) de l'échangeur Zodiac HEAT LINE PLUS

Installation

- Dans le local technique, à proximité de la chaudière, à la sortie de la filtration, sans by pass.
- Position horizontale en ligne sur la tuyauterie, alimentation du circuit primaire par le haut.
- Alimentation électrique en mono 230 Volts avec protection par un disjoncteur différentiel 30mA en tête de ligne (non fourni).
- Possibilité d'inverser le sens de circulation du circuit primaire et secondaire en retournant l'échangeur.

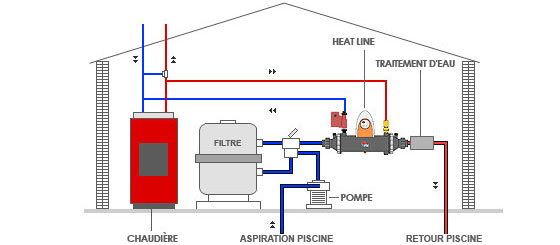

Schéma échangeur HEATLINE PLUS de Zodiac PSA

Schéma de montage de l'échangeur Zodiac HEAT LINE PLUS

Dans le cas d'un échangeur alimenté depuis des panneaux solaires, il faut dimensionner l'échangeur en fonction des besoins en chauffage de la piscine, des caractéristiques des échangeurs et de la puissance restituée par les panneaux. Il faut alimenter l'échangeur depuis un ballon solaire situé entre les panneaux et l'échangeur.
